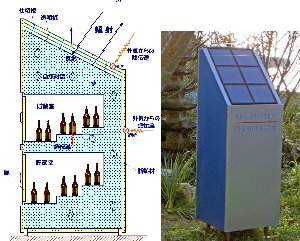

右の上の図は、本格的な非電化冷蔵庫で、非電化工房の名を国内外に知らしめました（２０年前の作品）。
上部の黒い金属放射板から赤外線を放射させると、金属放射板は冷え、
接している水も冷えます。水に囲まれている貯蔵物も冷える仕組みです。
外部からの熱を遮断するために、周囲は断熱材で蔽われています。
金属放射板の表面も、赤外線を通す透明シートで蔽われます。
この非電化冷蔵庫は ステンレス板を溶接して作るので
制作には専門技術が必要です。
今回のWSでは 専門技術を必要としない 簡単な非電化冷蔵庫を作ります。

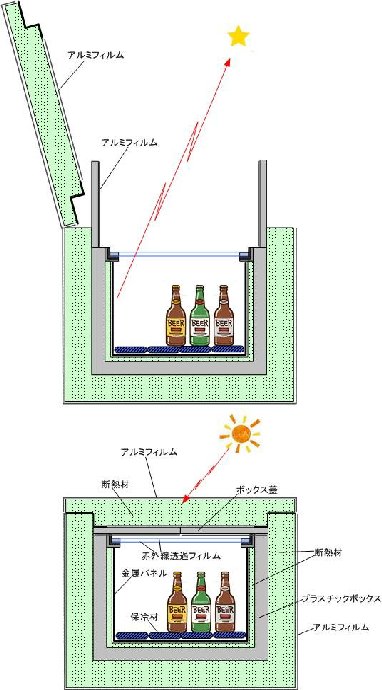

右の下の図が、今回のWSで制作する非電化冷蔵庫です。
プラスチックのボックスの外側には断熱材と赤外線反射フィルムが貼られます。
ボックスの内側には断熱材と金属シート（表面黒色）が貼られます。
ボックスの上部には、赤外線透過率の高い２重透明フィルムの透過蓋が被せられます。透過蓋の上には、更に不透明断熱蓋が被せられます。
放射冷却が促進される時（星が見える夜など）には、不透明断熱蓋は開けられます。日中や曇天時には、不透明透明蓋は綴じられます。
冷蔵庫の底部には、保冷材が並べられます。
放射冷却が促進されるとき（星が見える夜など）には、ボックス内部表面の黒色金属板および貯蔵物から赤外線が天空に放射され、庫内は冷え、保冷材が
冷熱蓄熱（低い温度になること）されます。不透明断熱蓋が綴じられているとき（日中など）には、保冷材がボックス内の温度を低温に保ちます。
蓋が上部に位置するので、蓋の開閉に伴う熱の侵入は少なく抑えられます。
内容積は約75リットルです。外寸法は幅75cn,奥行54cm,高さ44cm,重量は5ｋｇほど。乗用車で持って帰れます。 |
